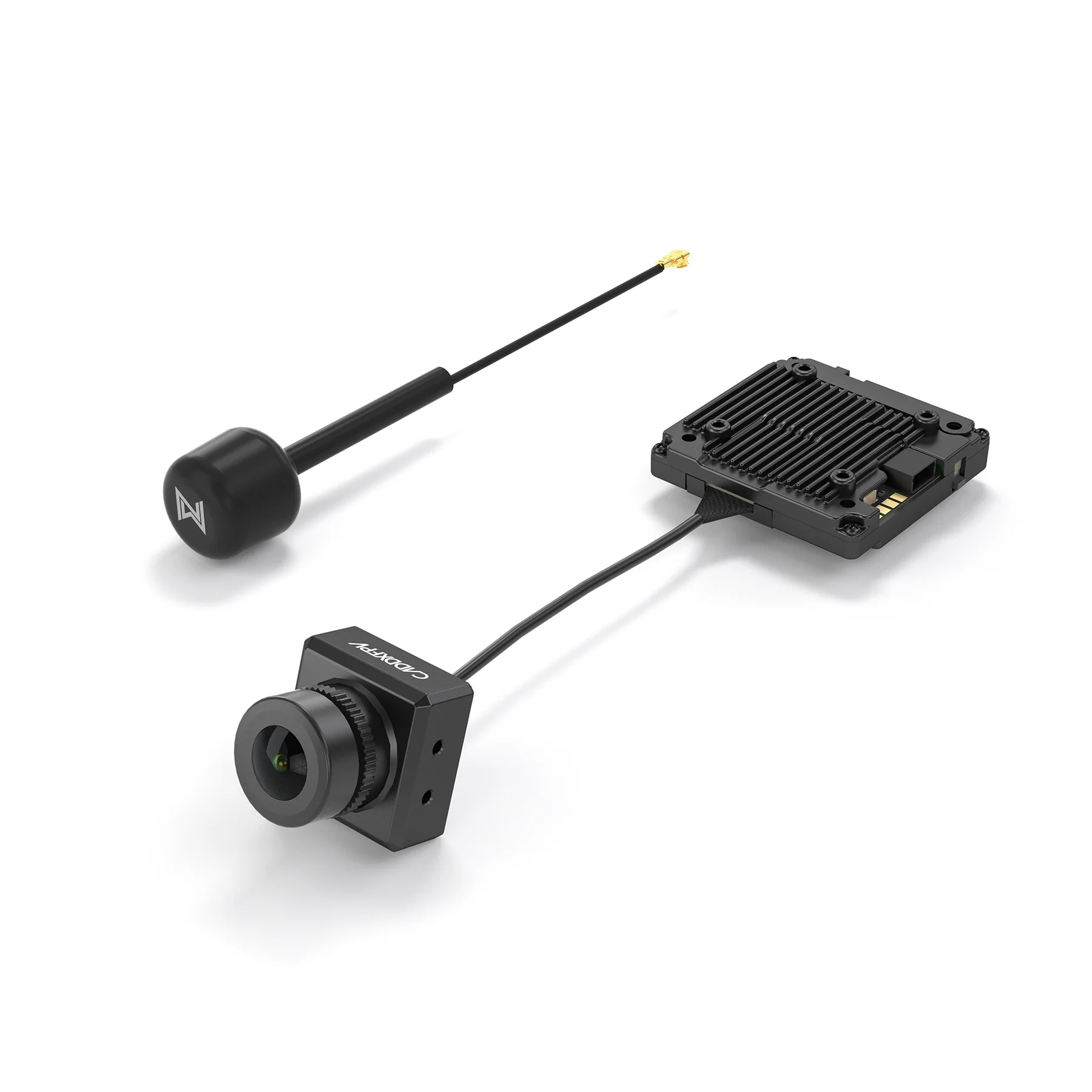

Walksnail Avatar HD Kit V2
SKU: WN07-3014B
カメラの仕様
- 2Kピクセル、120fps、4:3ネイティブセンサー
- Gyroflow対応
- 1080P HD FPV
- F/2.0 大口径絞り
- 160° 広角FOV
VTXの仕様
- 新たに20×20mmの取付穴を追加
- 8GB / 32GBの内蔵ストレージオプションを追加
- PCB基板と外装デザインを改良
- 予備パッドを追加し、2種類の電源接続モードに対応
- アンテナベースのデザインと周波数ボタンの配置を最適化し、操作性を向上
商品の特徴
- 1080P 120fps対応
- 22msの低遅延
- 測距モード（Ranging Mode）
- 最大4KMの通信範囲
- 軽量設計
- 視野角（FOV）160°
- 内蔵8GB / 32GBストレージ
- Gyroflow対応
- GPS干渉防止（GPSアンチジャミング）
- 6V-25.2V対応
- FPV業界唯一のネイティブ4:3高精細センサー搭載
Avatar HD kit V2の特徴
- Avatar HDシステムは、業界最先端のH.265コーデックを採用し、超低遅延で1080PのFPV映像を提供します。
- Camera V2は2Kピクセルの4:3ネイティブセンサーを搭載し、より高画質な映像を実現。
ネイティブ4:3の画像比率により、飛行中に周囲の風景をより広範囲に捉えることができ、
より臨場感のある映像を提供します。
また、一般的なFPVレースにも最適な仕様となっています。
カメラ（32G VTX KIT）はGyroflowに対応し、スムーズで安定した映像品質を提供します。
- 従来の25mm × 25mmの取付穴に加え、新たに20mm × 20mmの取付穴を追加し、より多くのFPVドローンモデルに対応。
- PCB基板と外装のデザインを改良し、VTXの品質を向上させ、耐久性を強化。
- アンテナの取り付け位置を最適化し、VTXをより効果的に保護。
- 周波数バインドボタンの位置を変更し、バインド操作をより便利に。
- 予備パッドを追加し、2種類の電源接続モードに対応。
新型VTXは強化されたTVS保護を搭載し、最大6Sに対応。6V〜25.2Vの広範な入力電圧により、優れた安定性とGPS干渉耐性を実現。最先端のテクノロジーで、FPVの飛行体験を次のレベルへと引き上げます。
TVS保護（Transient Voltage Suppression：過渡電圧抑制）
Avatar VTXは8GB / 32GBの内蔵ストレージを搭載し、1080Pまたは720PのHDフライト映像を干渉なしで録画可能。32GBモデルでは録画時間が従来の4倍に延長。
高フレームレートと標準フレームレートの両方に対応し、高フレームレート時の平均遅延は22ms。
コンパクトで便利な単一アンテナ設計により、FPVドローンの組み立てが簡単に。アンテナの品質が向上し、全周波数帯域での動作がより安定。
Q: 1080P 120FPSに対応していますか？
A: 当社のVTX製品はすべて1080P/120FPSに対応しており、今後のファームウェアアップグレードで1080P/120FPSが利用可能になる予定です。
| 仕様 | |
| カメラ | |
| モデル | Avatar V2 Camera |
| イメージセンサー | 1/3.2インチ 4MP 4:3 センサー |
| 解像度 | 1080P/60fps; 720P/100fps; 720P/60fps; 1080P/120fps対応; 1080P/100fps対応 |
| アスペクト比 | 4:3 ネイティブ / 16:9 |
| レンズ | 2.1mm |
| 視野角 (FOV) | 160° |
| 絞り (Aperture) | F2.0 |
| シャッター | ローリングシャッター |
| 最低照度 | 0.001Lux |
| 重量 | 7.2g |
| 寸法 | 19×19×22mm |
| 同軸ケーブル | 140mm |
| Gyroflow | 32G VTX のみ対応 |
| VTX | |
| モデル | Avatar V2 モジュール |
| 通信周波数 | 5.725-5.850GHz |
| 送信出力 (EIRP) | FCC:<30dBm; CE:<14dBm; SRRC:<20dBm; MIC:<25dBm |
| I/O インターフェース | JST1.0*4（電源入力）JST0.8*6（USB） |
| 取付穴寸法 | 25.5×25.5mm; 20×20mm |
| 寸法 | 33.5×33.5×10.5mm |
| ストレージ | 8G/32G |
| 録画解像度 | 1080p / 720p |
| 重量 | 17.6g |
| 動作温度 | -20〜40℃ |
| チャンネル数 | 8 |
| 広範囲電源入力 | 6V-25.2V |
| 対応FCシステム | Betaflight; Inav; Fettec; ArduPilot; Kiss |
| OSD | キャンバスモード |
| 遅延 | 平均遅延 22ms |
| アンテナ | 1（IPEX） |
| Avatar V2 アンテナ | |
| 偏波方式 | LHCP |
| 帯域幅 | 5600MHz-6000MHz |
| ゲイン | 1.9dBi |
| VSWR | ≤1.5 |
| 入力インピーダンス | 50Ω |
| インターフェース | IPEX-1 |
| サイズ | R15×45mm（ケーブルなし） |
| 重量 | 2g |
| パッキングリスト | |
| USB転送延長ケーブル | X1 |
| 4ピンシリコンケーブル | X1 |
| M2×4mmネジ | X8 |
| M2×5mmネジ | X4 |
| M2×6mmネジ | X4 |
| M2×14mmネジ | X4 |
| M2×5×0.5mm ガスケット | X4 |
